Non-Sunken Bathroom Construction Method for Multi-Family Housing and the Introduction of UT Bathroom Systems

This article discusses the use of non-sunken construction methods for bathrooms in multi-family housing, integrating the UT system to achieve the functionality of same-floor drainage in shared bathrooms.
/ By Lo, Kuo-Cheng

前言
內政部建築研究所配合同層排水條文，專題研究「建築物同層排水系統設計指引」並提示三種施工方法，分別為「架高式」、「降板式」、「牆前式」。當前建設及營建業界，由於同層排水系統缺乏宣傳與解說參考資料，經常被誤認為採用同層排水系統，就得採用降板式工法，認為會提升營建工程成本，導致相當多無謂抗拒與流傳誤解。

本文針對集合住宅浴室，採用不降板施作工法，兼顧到導入UT系統，同樣能達成集合住宅衛浴空間達成同層排水系統的功能。

一、同層排水之三項應用工法：傳統泥作、UB、UT工法
1. 在同樓層排水的工法規範下，且為達成浴室底部與浴室外樓板層完全平面，是為齊平無高差，其最常見的施作工法，是將樓板做降板處理，用以因應排管的佈管需要。
2. 建造浴室同樓層排水的規範下，常見的施作應用工法如圖1所示：
3. 為符合建築法規4.1.3規範，在傳統泥作施作工法中，採用「集合式總存水彎施作」工法時，其降板層之深度通常約為35~45cm；而採用UB施作工法，則是約為25cm左右的降板層(圖2, 3)。
4. 當前在新建案中採用同層排水施作工法時，最常見的是採用「樓層降板施作法」，而多數業者皆反應，採用樓層降板工法時，所增加的建造費用是高昂的。
5. 研究團隊經常在思考是否有能達到同樓層排水，並且是否可以有樓板層不做降板的工法呢？經過多方的研討，以及參考國外先進國家的施作工法，覺得有二種工法可以參考應用。

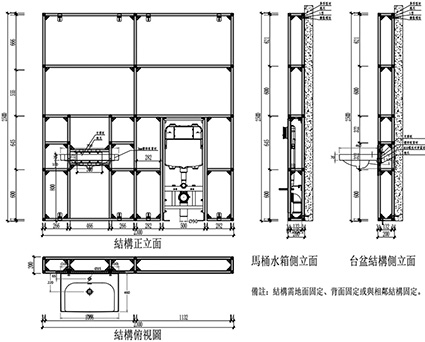

而這二種工法的共同點，就是馬桶的排污管最好改採用「牆排式」（後排式、側排式）的出管方式(圖4)，用以解決約15cm厚度，樓板層的用管需要空間。

文／羅國城（凱撒衛浴公司總經理特助）
