2023
11

潭心鐵馬空橋
黃明威建築師事務所

Tanzi Bicycle Bridge
Studiobase Architects

座落地點 臺中市潭子區
工程造價 新台幣65,000,000元
設計時間 2018年03月至2018年10月
施工時間 2019年03月至2021年08月
攝  影 原間影像 朱逸文

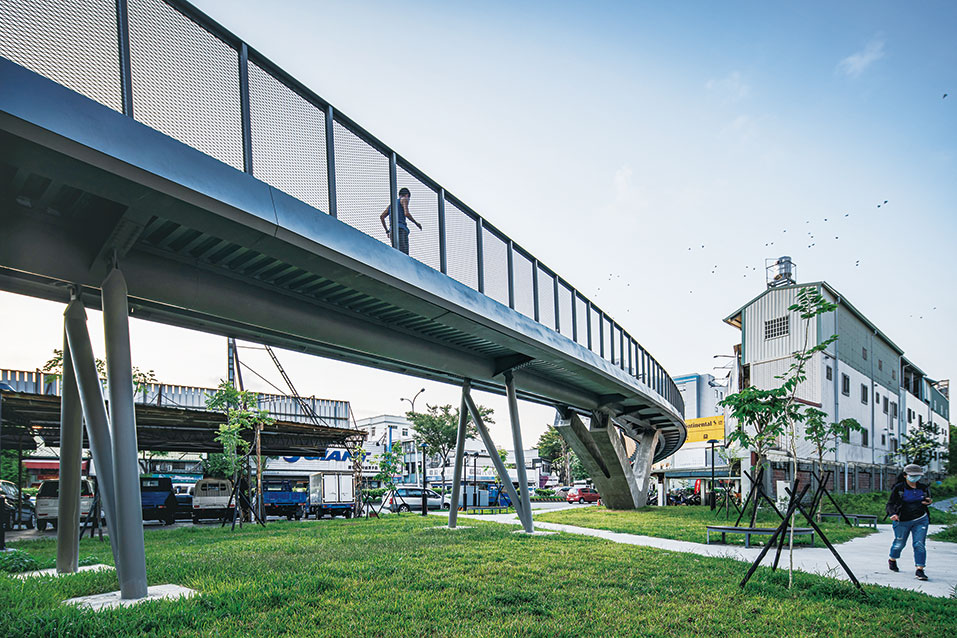

潭心鐵馬空橋是臺中市潭子區「城鎮之心」計畫的一部分。這座橋連接著潭子自行車道的兩個被台三線截斷的端點。西端是由前身為軍用鐵道改建而成的潭雅神自行車道,東端是自2016年以來建成的鐵路高架化而釋放出的橋下線性空地。這座自行車橋的任務是在沒有任何中間支撐的情況下,斜穿過30米寬的中山路,到達兩端。鋼拱橋長約55米,兩側導向坡道長度各約130米長。

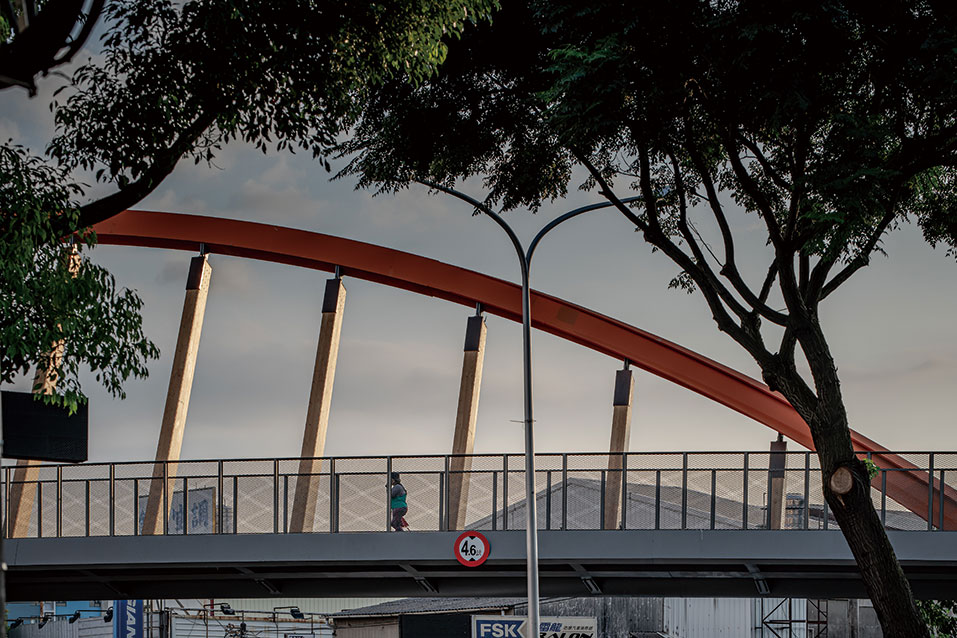

設計理念是畫出一條彈跳曲線,形成弓弦拱為橋樑的主支撐。鋼拱僅偏在一側,並向外傾斜以平衡拱自身和橋樑的重量。因此,鋼拱與橋樑的投影構成了平面上的兩條對稱曲線。在截面上,橋體是鋼和膠合木吊桿的組合,因此可實現輕量化和大跨度。鋼拱主要傳遞軸向力,通過鋼筋混凝土基礎和基樁的幫助,橋樑的重量和側向力可以傳遞到地盤。
