抗風柱鋼背擋及單元式玻璃帷幕牆施工方式

Construction of Steel Backing and Installation of Glass Screen Wall

At the spike, a gap of 30cm between the 48th floor and the tip connecting to neither the floor nor the screen wall. Thus the installation of the 30cm 10-ton wind resistant steel backing columns decides the construction of the facades.
/ By Fu Tsu Construction



一般單元式玻璃帷幕牆之吊裝方式概以:1.移動式吊車+自走式掛籃高空作業車直接吊裝、2.塔式吊車或外伸臂揚重至吊料平台(分料至置料樓層)+環軌吊車或自走式小吊車(小蜘蛛)吊裝、3.正式或臨時洗窗機吊裝等三種方式。

本案辦公棟(塔樓)單元式玻璃帷幕之吊裝方式採用工法如下(見下圖):(1) 低樓層(1~5F ):移動式吊車。(2) 標準層(6F~45F):自走式吊車。(3) 塔尖部(46F~TOP):雙軌式電動吊架。

而標準層及塔尖部之揚重方式,因考量鋼構工期,故捨塔式吊車而另行設置5T載重之施工電梯,以利搬運帷幕單元版片。其中,最具挑戰性的部分就屬塔尖頂部,由於48FL以上至TOP,共有30m高之空間無任何樓版與帷幕牆相連,故30m長、10噸重/支之抗風柱鋼背擋如何施工?此30m高之單元帷幕如何吊裝?成為影響外牆能否如期完工之關鍵因素。

應用不同思維決定吊裝抗風柱鋼背擋的工法

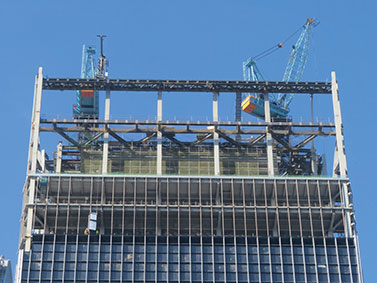

由右圖所示,此30m高之無樓版空間,僅頂部大型橫梁(主結構梁)及鋼柱中段外凸小梁(帷幕抗風梁),無任何樓版與帷幕牆相連。如何吊裝抗風柱鋼背擋,在規劃時期是從以下兩種不同的思維作考量。

1.採用帷幕牆施工常見的洗窗機搭配吊籃:但市場上無足夠數量之吊籃可承租,且高空吊籃作業危險性大。

文、圖/互助營造
