臺中國家歌劇院曲牆模板工法

Formwork for Curved Walls of the National Taichung Opera House

The breakthrough of the construction brings architecture into a new era, making more diversified architectural design possible.
/ By Eric Huang



建築構造

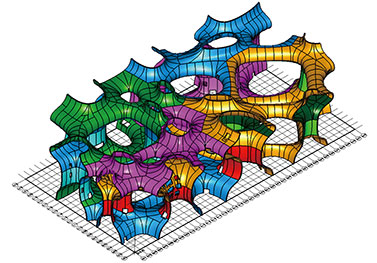

臺中國家歌劇院主要結構為曲牆結構,不同於一般梁柱系統結構。曲牆結構採40~80公分鋼筋混凝土構造,其曲牆構造由29個洞穴(Core)互相串聯及疊加而成一體的建築構造,此方面的前衛設計是由2014年普利克茲獎得主日本著名建築師伊東豊雄先生所設計,其建築設計可說前無古者,也被譽為世界新九大地標建築。

曲牆構造長度123公尺,寬度66公尺,高度37公尺(地下7公尺,地上32公尺),地下7公尺為弧度較小之雙曲構造,採傳統木模工法施工,地上32公尺為三維不規則曲度,其弧度變化較大,採金屬網模施工。兩者皆為雙曲度,有別於一般傳統模,無法用一般模板工法施工,因此也考驗施工者的智慧及能力。

地下結構曲牆
地下結構曲牆-7~0公尺,雙曲部分在本案分兩種方式施工,一、木條刻模工法;二、鋼筋桁架框架+夾板工法施工。

木條刻模工法
本施工法系將曲牆依3D圖檔將105*210mm方形木條以45公分間距沿曲牆線排列,並隨著曲牆高度便會雕刻出曲牆與木條間的變化。

依此間距45公分將每支木條依曲牆分佈位置以1公尺為高度曲直線變化,繪製出木條加工圖。

文/黃明晴
